Vilka är installationsföreskrifterna för en backventil?

Hej där! Som backventilleverantör har jag sett hur viktigt det är att få installationen rätt. En backventil är en avgörande komponent i många rörsystem, och om den inte är korrekt installerad kan det leda till alla möjliga problem. Så låt oss dyka in i installationsföreskrifterna för en backventil.

1. Plats, Plats, Plats

Det första du måste tänka på är var du ska installera backventilen. Den bör placeras på en plats där den effektivt kan förhindra återflöde. Till exempel, i ett vattenförsörjningssystem, bör det installeras nära källan till vattenflödet för att hindra vatten från att rinna tillbaka när trycket sjunker.

När du väljer plats, se till att det finns tillräckligt med utrymme runt ventilen för underhåll och inspektion. Du vill inte installera den i ett trångt hörn där du inte kan nå det senare. Undvik också områden med höga vibrationer eller extrema temperaturer, eftersom dessa kan påverka ventilens prestanda.

2. Flödesriktning

Det här är en no-brainer, men det är förvånande hur många som fortfarande får fel. Backventiler är utformade för att endast tillåta flöde i en riktning. Före installation, kontrollera noggrant pilen på ventilhuset, som indikerar korrekt flödesriktning. Att installera ventilen i fel riktning kommer att göra den oanvändbar och kan orsaka allvarliga problem i systemet.

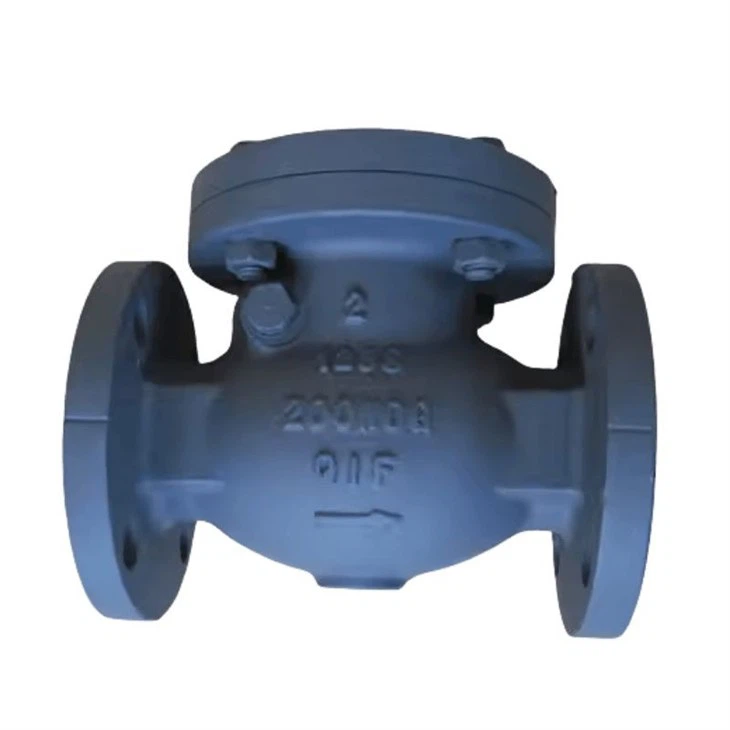

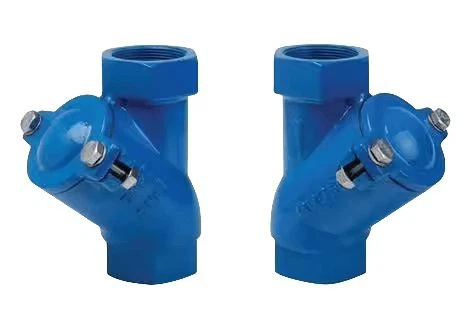

Till exempel, om du installerar enDin Pn16 gängad kulbackventil med flänsände, dubbel - kontrollera flödesriktningen. Kulan inuti ventilen är utformad för att öppnas när flödet är i rätt riktning och stänga när det finns tillbakaflöde. Om du installerar den baklänges kommer kulan att blockera det normala flödet istället.

3. Rörförberedelse

Korrekt rörförberedelse är avgörande för en framgångsrik backventilinstallation. Se först till att rören är rena. All smuts, skräp eller rost inuti rören kan skada ventilen och hindra den från att fungera korrekt. Du kan använda en piprensare eller en borste för att rengöra insidan av rören innan installation.

Kontrollera sedan rörstorleken. Backventilen bör ha samma nominella storlek som rören den installeras i. Felaktiga rörstorlekar kan orsaka läckor och minska ventilens effektivitet. Om det behövs, använd reducerare eller expanderare för att säkerställa en korrekt passform.

4. Montering och stöd

När du monterar backventilen, se till att den har rätt stöd. En ventil som inte stöds korrekt kan skifta eller vibrera, vilket kan leda till för tidigt slitage. Använd lämpliga fästen eller stöd för att hålla ventilen på plats.

För större och tyngre backventiler, som t.exHögtrycksflänsbackventil, kan ytterligare stöd behövas. Flänsarna ska vara korrekt inriktade med rören och bultarna ska dras åt jämnt för att förhindra läckage.

5. Överväganden om tryck och temperatur

Backventiler är klassade för specifika tryck- och temperaturområden. Innan installation, kontrollera ventilens specifikationer för att säkerställa att den kan hantera driftsförhållandena för ditt system. Att installera en ventil som inte är lämplig för trycket eller temperaturen kan leda till ventilfel, läckor eller till och med säkerhetsrisker.

Om ditt system arbetar vid höga tryck eller temperaturer kan du behöva välja en ventil gjord av specialmaterial. Till exempel, enPn16 gjutjärn luftkudde svängbackventilkan vara ett bra val för vissa applikationer, men det har sina egna tryck- och temperaturgränser.

6. Tätning

Rätt tätning är avgörande för att förhindra läckage. Använd rätt typ av packningar eller tätningar för ventilen. Packningsmaterialet bör vara kompatibelt med vätskan som strömmar genom systemet. Till exempel, om du har att göra med en frätande vätska, behöver du en packning gjord av ett korrosionsbeständigt material.

När du installerar packningarna, se till att de sitter ordentligt och inte är skadade. För hårt åtdragning av bultarna kan skada packningarna, medan underåtdragning kan orsaka läckor. Följ tillverkarens rekommendationer för vridmomentvärden vid åtdragning av bultarna.

7. Testning

När backventilen är installerad är det viktigt att testa den. Du kan göra en enkel visuell inspektion först för att kontrollera om det finns synliga läckor eller feljusteringar. Inför sedan gradvis flöde i systemet och övervaka ventilens funktion.

Kontrollera om ventilen öppnar och stänger smidigt. Om det finns några onormala ljud eller vibrationer kan det tyda på ett problem. Du kan behöva stänga av systemet och kontrollera installationen igen.

8. Tillgång till underhåll

Tänk på framtida underhåll när du installerar backventilen. Se till att det finns enkel åtkomst till ventilen för inspektion, rengöring och utbyte av delar. Man vill inte behöva demontera en stor del av rörsystemet bara för att nå ventilen.

Installera isoleringsventiler på vardera sidan av backventilen. På så sätt kan du stänga av flödet till backventilen utan att stänga av hela systemet, vilket gör underhållet mycket enklare.

9. Kompatibilitet med andra komponenter

Backventilen ska vara kompatibel med andra komponenter i systemet. Till exempel, om det finns pumpar eller filter i systemet, se till att ventilens funktion inte stör deras prestanda.

Vissa backventiler kan generera tryckfall, vilket kan påverka pumparnas prestanda. Du måste överväga dessa faktorer under installationen och välja rätt ventil för ditt system.

10. Dokumentation

Sist men inte minst, behåll korrekt dokumentation av installationen. Anteckna fabrikat, modell och serienummer för backventilen, samt installationsdatum. Denna information kommer att vara användbar för framtida underhåll och utbyte.

Om du stöter på några problem under installationen eller driften av ventilen kan detaljerad dokumentation hjälpa dig att felsöka och få nödvändig support från tillverkaren.

Sammanfattningsvis, korrekt installation av en backventil är avgörande för att ditt rörsystem ska fungera korrekt. Genom att följa dessa installationsföreskrifter kan du säkerställa att din backventil fungerar effektivt och har en lång livslängd.

Om du är på marknaden för högkvalitativa backventiler och behöver mer råd om installation eller andra relaterade frågor, tveka inte att höra av dig. Vi är här för att hjälpa dig att göra rätt val och säkerställa en framgångsrik installation.

Referenser

• "Ventilhandbok: principer och tillämpningar"
• Tillverkarens installationsguider för backventiler
